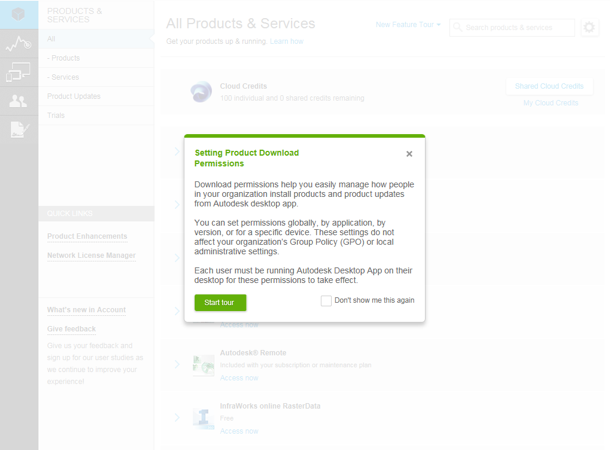

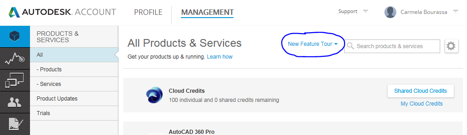

Da agosto è disponibile Autodesk Revit 2019.1, in tutte le lingue compreso l’italiano. Se hai un abbonamento attivo, puoi già scaricarlo dal portale Autodesk Account.
Questo aggiornamento introduce numerose novità, di cui la principale riguarda la collaborazione con Autodesk Civil 3D per condividere le Superfici Topografiche. E poi miglioramenti nella collaborazione in generale, nella definizione dei ferri per il cemento armato in forma libera, nelle prospettive, nell’interfaccia.

La collaborazione di Revit con Civil 3D nel condividere le Superfici Topografiche avviene attraverso BIM 360.

Finora, per ottenere una Superficie topografica in Revit, dovevi prima di tutto esportare la Superficie da Civil 3D in formato LandXML, per poi importarla in Revit grazie ad una estensione, Site Designer, che è necessario installare esplicitamente. Ora invece il percorso è più semplice ed efficace. Non devi installare nulla, solo assicurarti di avere Revit e Civil 3D 2019.1. Da Civil 3D pubblichi la Superficie su BIM 360 Docs, per renderla disponibile attraverso un link a Revit, con notevoli vantaggi:

  • Il riconoscimento della georeferenziazione, cosa molto importante (ricordati che ho un’anima GIS  ), che ti permette di iniziare un progetto a partire dal rilievo restituito con Civil 3D, nella corretta poszione in un sistema di coordinate italiano..
  • L’aggiornamento dinamico: se modifichi la superficie con Civil 3D, ti basta pubblicarla di nuovo su BIM 360 Docs perchè Revit si possa aggiornare.


Un’altra novità importante di Autodesk Revit 2019.1 riguarda il disegno dei ferri per il cemento armato. Ora è possibile creare serie di ferri in forma libera con distribuzione allineata: barre planari, distribuite lungo elementi strutturali complessi. Le barre possono essere perpendicolari a un bordo o parallele a una faccia selezionata, vincolate alla cassaforma e adattarsi ai suoi cambiamenti.

Revit 2019.1: l’interfaccia iniziale, la Home, è stata rivista per tenere conto di tutte le possibili fonti di dati e modelli, compreso il Cloud, BIM 360. Altre novità riguardano:

  • Migliore supporto dei file IFC presenti in BIM 360, che possono essere collegati grazie a Desktop Connector e mantenere il collegamento.
  • Miglioramenti alle viste in prospettiva ed alle viste in sezione
  • La possibilità di applicare, modificare e spostare un retino alla superficie superiore dei muri
  • La possibilità di importare un doppio retino di rivestimento
  • Le possibilità di ridimensionare le finestre di dialogo

Stampa Email

Novità di Autodesk Civil 3D 2019.1: strumenti dedicati alla progettazione ferroviaria e molto altro



E' stato rilasciato l’aggiornamento 2019.1 di Autodesk Civil 3D.

Tra le nuove funzioni:

  • Barra multifunzione completamente dedicata alla progettazione ferroviaria: deviatoi, incroci e sovraelevazioni;
  • Barra multifunzione contestuale attivabile selezionando il tracciato ferroviario;
  • Differenti tipologie di curve tra le quali la Parabola Cubica;
  • Libreria di elementi di sezioni tipo ferroviarie;
  • Due opzioni per la creazione di tracciati ferroviari;

  • Due opzioni per la definizione dei profili di interpolazione ( adattamento ) e gestione più raffinata della posizione delle etichette;

  • Definizione della variazione massima di sopraelevazione;
  • Definizione di un raccordo verticale impostando pendenza e lunghezza;
  • Nuovi report per il modellatore di ristrutturazione;
  • Miglioramento della gestione degli snap nel tracciamento delle reti di condotte;
  • Collegamento ai dati delle sezioni trasversali;
  • Pubblicazione delle superfici di Civil 3D in BIM 360 Document Management per l’utilizzo della stessa in Autodesk Revit;
  • Miglioramenti nella gestione del LandXML:
  • Importazione ed esportazione dei dati di sopraelevazione ferroviaria;
  • Importazione delle linee di discontinità come entità Polilinea o Linea caratteristica;
  • Visibilità delle proprietà estese degli oggetti definite precedentemente.

Tutti i dettagli sono riportati alla pagina dedicata.
